1. مقدمه: نصب انکر های نسوز یکی از مهمترین اجزای سیستمهای نسوزکاری در صنایع سنگین مانند فولاد، سیمان، پتروشیمی، پالایشگاهها و نیروگاهها هستند. این قطعات وظیفه دارند لایههای نسوز، پتوهای سرامیکی، بتن نسوز و ماژولهای فایبری را در شرایط دمایی بسیار بالا در جای خود ثابت نگه دارند.
با این حال، بسیاری از خرابیهای لاینینگ نسوز نه از ضعف متریال، بلکه از نصب نادرست انکر ناشی میشود. این مقاله به بررسی جامع خطاهای رایج و روشهای جلوگیری از آنها میپردازد.
2. اهمیت نصب اصولی انکر های نسوز
اگر انکر نسوز اصولی نصب نشود، مشکلات زیر رخ میدهد:
✔ ریزش نسوز
✔ ایجاد ترک در لاینینگ
✔ کاهش عمر کاری کوره
✔ افزایش مصرف انرژی
✔ توقف خطوط تولید
✔ هزینههای تعمیراتی سنگین
بنابراین کیفیت نصب، به اندازه کیفیت خود انکر اهمیت دارد.

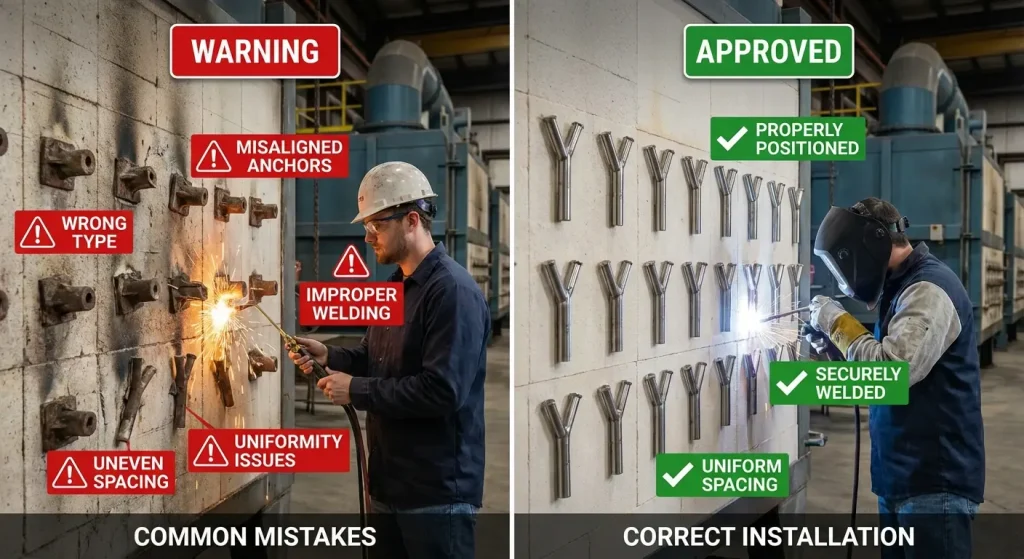

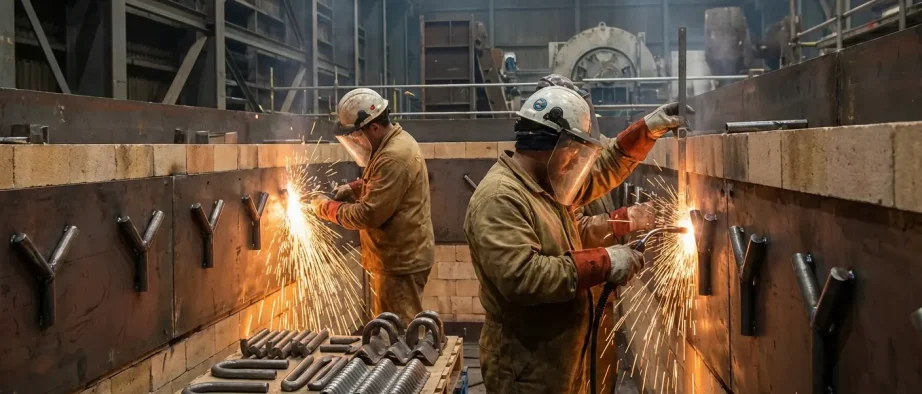

3. خطاهای رایج در نصب انکر های نسوز
3.1 انتخاب اشتباه نوع انکر
استفاده از انکر نامناسب برای نوع عایق یا شرایط دما باعث تخریب زودهنگام میشود.
مثال: استفاده از انکر میلگردی معمولی برای پتو سرامیکی اشتباه است.
3.2 انتخاب اشتباه آلیاژ
انکر باید متناسب با محیط انتخاب شود:
-
دمای بالا → 310 / Inconel
-
محیط خورنده → 310S / 253MA
-
دمای متوسط → 304 / 309
استفاده از آلیاژ ضعیفترین عامل ریزش لاینینگ است.
3.3 رعایت نکردن فاصله استاندارد انکرها
یکی از رایجترین اشتباهات!
❌ فاصله زیاد → کاهش استحکام
❌ فاصله کم → تمرکز تنش و ترک
✔ فاصله استاندارد: ۲۰ تا ۳۰ سانتیمتر
3.4 جوشکاری غیر استاندارد
جوش ضعیف یا بیشازحد باعث:
– سوختن ساختار فلز
– شکست در نقطه جوش
– انتقال تنش حرارتی به انکر
– جدا شدن لایه نسوز
استاندارد توصیهشده:
الکترود 7018 یا استدولدینگ
3.5 نصب انکر با زاویه اشتباه
زاویه اشتباه باعث تمرکز تنش در یک نقطه و کاهش عمر نسوز میشود.
زاویه استاندارد:
– برای بتن نسوز: عمودی
– برای فایبر سرامیک: زاویه ۱۰–۱۵ درجه
3.6 طول و ابعاد نامناسب انکر
اگر طول انکر کوتاه باشد، عایق ریزش میکند.
اگر بیشازحد بلند باشد، تنش حرارتی زیاد میشود.
3.7 استفاده از تعداد کم انکر
صرفهجویی اشتباه که سبب خسارتهای بزرگ میشود.
تعداد انکر باید دقیقاً بر اساس طرح لاینینگ محاسبه شود.
3.8 عدم درنظر گرفتن انبساط حرارتی
انکر برای کار در دمای بالا نیاز به آزادی حرکتی دارد.
نصب بیشازحد سفت و محکم → ترک حرارتی
3.9 عدم تمیزکاری سطح قبل از نصب
وجود چربی، خوردگی، گردوغبار یا پوستههای اکسیدی باعث ضعف جوش میشود.
4. راهکارهای جلوگیری از خطا ها نصب انکر های نسوز
✔ انتخاب صحیح نوع انکر بر اساس نوع عایق
-
بتن نسوز → انکر میلگردی V/Y
-
پتو سرامیکی → انکر فشنگی
-
ماژول فایبری → انکر سرامیکی یا قلابدار
✔ انتخاب آلیاژ مناسب با توجه به دما
-
تا 900°C → 304
-
900–1100°C → 309 / 310
-
بالاتر از 1200°C → Inconel یا سرامیکی
✔ رعایت نقشه نصب و فاصله استاندارد
فاصله پیشنهادی: ۲۰ تا ۳۰ سانتیمتر
✔ جوشکاری استاندارد با نیروی متخصص
-
استفاده از جوشکار ماهر
-
تست چشمی و تست ضربه
-
جلوگیری از حرارت بیشازحد
✔ رعایت زاویه و جهت صحیح نصب
براساس نوع لاینینگ و شرایط حرارتی تنظیم شود.
✔ کنترل کیفیت نهایی پیش از بتنریزی یا نصب فایبر
بازرسی موارد زیر:
-
زاویه
-
فاصله
-
کیفیت جوش
-
انتخاب آلیاژ
-
تمیز بودن سطح
5. جدول مقایسه خطاهای رایج و راهحلها
| خطا | اثر منفی | راهحل |
|---|---|---|
| انتخاب اشتباه نوع انکر | ریزش عایق | انتخاب بر اساس نوع لاینینگ |
| انتخاب آلیاژ اشتباه | ذوب یا تغییر شکل | استفاده از 310 یا Inconel |
| فاصله نصب نامناسب | ترک یا ریزش | رعایت فاصله ۲۰–۳۰ سانتیمتر |
| جوشکاری غیر اصولی | شکست محل اتصال | جوش 7018 یا استدولدینگ |
| زاویه نصب اشتباه | تمرکز تنش | نصب عمودی یا زاویه مناسب |
| ابعاد نامناسب | کاهش پایداری | استفاده از طرح مهندسی |
| تعداد کم انکر | عدم تحمل بار | محاسبه مهندسی تعداد |
| تمیز نبودن سطح | جوش ضعیف | آمادهسازی کامل سطح |
6. نکات کلیدی برای نصب استاندارد
-
فقط از انکر استاندارد و برند معتبر استفاده کنید.
-
چیدمان انکرها را با نقشه مهندسی سازگار کنید.
-
پس از نصب، حتماً تست کشش و تست چشمی انجام شود.
-
هیچگاه بهصورت چشمی موقعیت انکر را حدس نزنید.
-
از انکرهای ضدخوردگی در محیط پتروشیمی استفاده کنید.
-
در کورههای فولادی و سیمانی، چیدمان تقویتی اجرا شود.
7. نتیجهگیری
بیشتر خرابیهای لاینینگ نسوز مستقیماً به دلیل نصب نادرست انکرها رخ میدهد، نه کیفیت پایین نسوز.
با رعایت اصول فنی، انتخاب آلیاژ صحیح، جوشکاری استاندارد و بازرسی دقیق، میتوان عمر مفید لاینینگ را در صنایع فولاد، سیمان، پتروشیمی و نیروگاهی چندین برابر افزایش داد.
8. سوالات متداول (FAQ)
1. مهمترین خطای نصب انکر نسوز چیست؟
رعایت نکردن فاصله استاندارد بین انکرها، یکی از رایجترین و پرخطرترین اشتباههاست.
2. چه آلیاژی برای دماهای بالاتر از ۱۲۰۰ درجه مناسب است؟
Inconel، 310S یا انکرهای سرامیکی.
3. آیا جوشکاری غلط واقعاً باعث ریزش لاینینگ میشود؟
بله. جوش نامناسب باعث شکست در نقطه اتصال و ریزش کامل لاینینگ میشود.
4. آیا طول انکر مهم است؟
بسیار مهم است. طول اشتباه باعث تمرکز تنش و تخریب حرارتی میشود.
5. قبل از نصب انکر های نسوز ، چه بازرسیهایی لازم است؟
بازرسی تمیزی سطح، کیفیت جوش، زاویه، فاصله و نوع آلیاژ.
